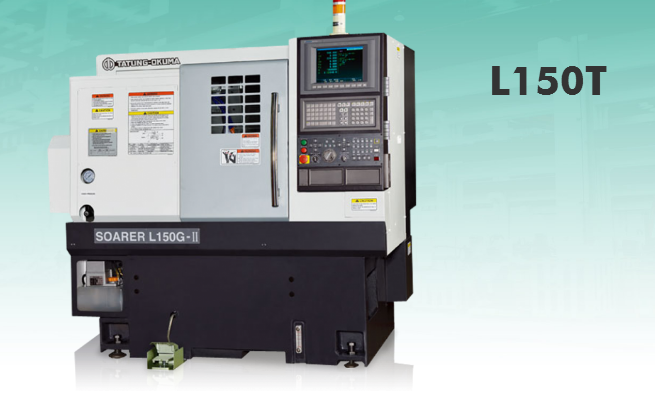

产品规格

机械规格控制轴数 2

床台旋径 Ø330 mm

最大加工直径 Ø140 mm

最大加工长度 150 mm

主轴鼻端 Ø140

主轴孔锥度 6°

主轴直径 Ø80

主轴孔径 Ø53

主轴转速 4200

横送台行程 (X轴) 300 mm

横送台行程 (Z轴) 230 mm

快速移动 (X轴) 30000 mm / min

快速移动 (Z轴) 30000 mm / min

切削进给 (X, Z轴) 0.001 ~ 1.000 mm / min

X轴伺服马达 2.2 kw

Z 轴伺服马达 2.2 kw

刀塔型式及刀数 栉式

标准刀具尺寸 OD:20 / ID:Ø32

主轴马达 7.5 / 5.5 kw

切削液泵 1/4 HP

电力需求 15 KVA

机器高度 1560 mm

占地面积 1590 x 1445 mm

机台重量 2650 kg

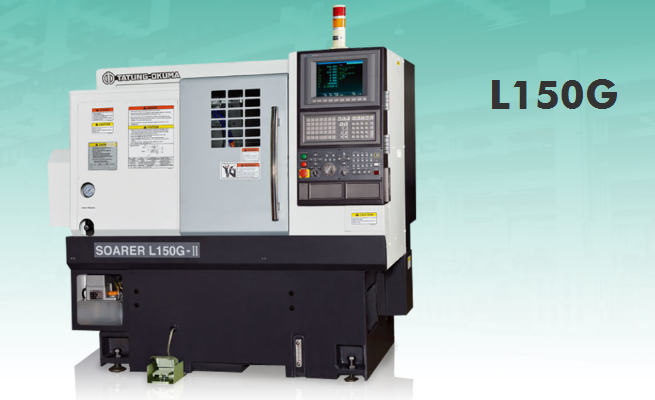

产品规格

机械规格控制轴数 2

床台旋径 Ø330 mm

最大加工直径 Ø140 mm

最大加工长度 150 mm

主轴鼻端 Ø140

主轴孔锥度 6°

主轴直径 Ø80

主轴孔径 Ø53

主轴转速 4200

横送台行程 (X轴) 300 mm

横送台行程 (Z轴) 230 mm

快速移动 (X轴) 30000 mm / min

快速移动 (Z轴) 30000 mm / min

切削进给 (X, Z轴) 0.001 ~ 1.000 mm / min

X轴伺服马达 2.2 kw

Z 轴伺服马达 2.2 kw

刀塔型式及刀数 V8

标准刀具尺寸 OD:20 / ID:Ø20

主轴马达 7.5 / 5.5 kw

切削液泵 1/4 HP

电力需求 15 KVA

机器高度 1560 mm

占地面积 1590 x 1445 mm

机台重量 2750 kg

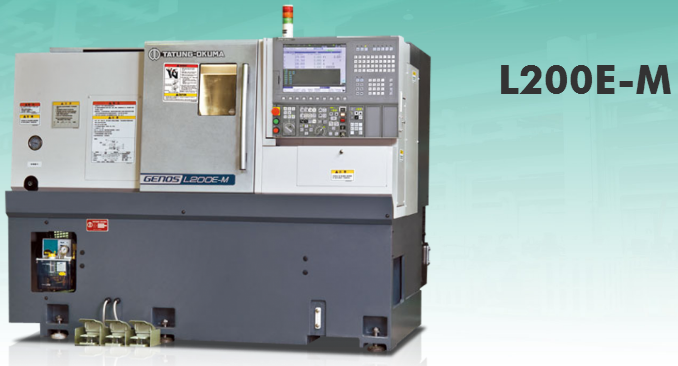

 产品规格

容量床台旋径 Ø450 mm

最大加工直径 Ø200 mm

最大工件长度 380 mm

往复台行程X 轴 165 ( 65+100 ) mm

Z 轴 400 mm

C 轴 360° (0.001°单位)

主轴主轴转速 3000 min-1 (rpm)

转速范围 无段变速

主轴鼻端 JIS A2-6

主轴孔径 Ø66 mm

主轴前轴承直径 Ø100 mm

刀塔型式 V12 L / M-刀塔

刀把数 12

外径刀柄尺寸 20x20 mm

内径刀柄直径 Ø32 mm

换刀时间 0.1 sec

M轴马达主轴转速 6000 min-1 (rpm) (标准钻铣刀座：5000rpm)

转速范围 无段变速

进给速度快速移动 (X, Z ) X:20 , Z:25 m / min

快速移动 (C ) C:200 min-1 (rpm)

进给速率 (X,Z,Y) 0.001 ~ 1000.000 mm / rev

尾座尾座心押轴直径 Ø90 mm

套筒之推拔孔 MT.5 (活动式顶针)

心押轴行程 100 mm

马达主轴 （30分/连续) VAC11 / 7.5 kw

M 轴马达 PREX 4.0 / 1.8 (25分/连续)

X 轴 2.2 kw

Z 轴 3.0 kw

切削液泵 0.25 kw

机器尺寸机台高度 1569 mm

占地面积 2075 x 1550 mm

机台重量 3500 kg

CNC 控制器  OSP-P300L-R

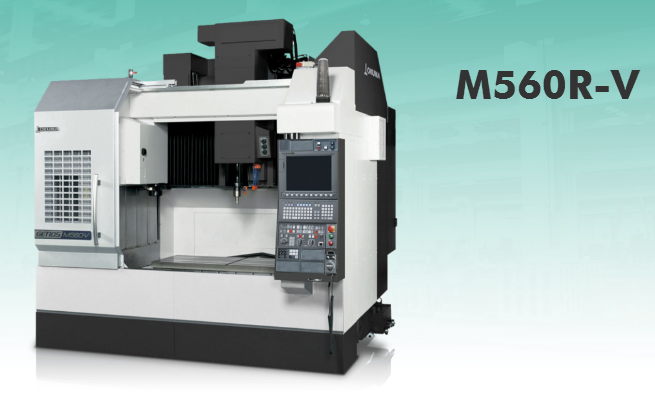

产品规格

行程X 轴 (滑鞍左/右) 1050 mm

Y 轴 (工作台前/后) 560 mm

Z 轴 (主轴头上/下) 460 mm

工作台表面至主轴端面 150 ~ 610 mm

工作台工作台尺寸 1300 x 560 mm

地面至工作台上面的距离 800 mm

最大承载重量 900 kg

主轴主轴转速 8000(12000) min-1 (rpm)

转速范围 无段变速

锥孔 7/24 锥度 No.40

轴承内径 Ø70 mm

进给速度快速进给速度 (X, Y, Z)  X, Y:42 Z:32 m / min

切削进给速度 (X, Y, Z) X, Y.Z:32 m / min

精度

(大隈组装厂内容许值)定位精度 0.006 mm (ISO 230-2 : 2006)

电机主轴电机 (10分/连续) 11/7.5 (22/18.5) kw

进给轴电机 (X, Y, Z) X, Y, Z:4.0 kw

ATC刀柄型式 MAS BT40

拉钉型式 MAS 2

刀库容量 20 (32)

刀具最大直径 (有邻接刀具时) Ø90 mm

刀具最大直径 (无邻接刀具时) Ø125 mm

刀具最大长度 300 mm

刀具最大重量 8 kg

刀具最大力矩 7.8 (8 kg x 100 mm) N-m

刀具选择方式 随机选择

机床尺寸高度 2746 mm

占地尺寸 宽 x 长 2510 x 3100 mm

重量 7500 kg

控制装置  OSP-P300M
